lanovka cobra
Skyline systém
Skyline systém COBRA je navrhnutý pre bezpečnú, jednoduchú a rýchlu ťažbu dreva na strmých, neprístupných svahoch.
Zahŕňa vežu T9500/25, ktorú je možné pripojiť ku traktoru s výkonom min. 120 HP, prémiový elektrohydraulický vozík 2500 HS, dva špeciálne upravené diaľkové ovládače, dve medzistanice a ostatné príslušenstvo pre usporiadanie lanovky.
- Výška veže 9,5 m
- Nosnosť 25 kN
- Rýchlosť vozíka až 8m/s
- Jedinečný dizajn
- Stabilná konštrukcia
- Vysoko kvalitné materiály a komponenty

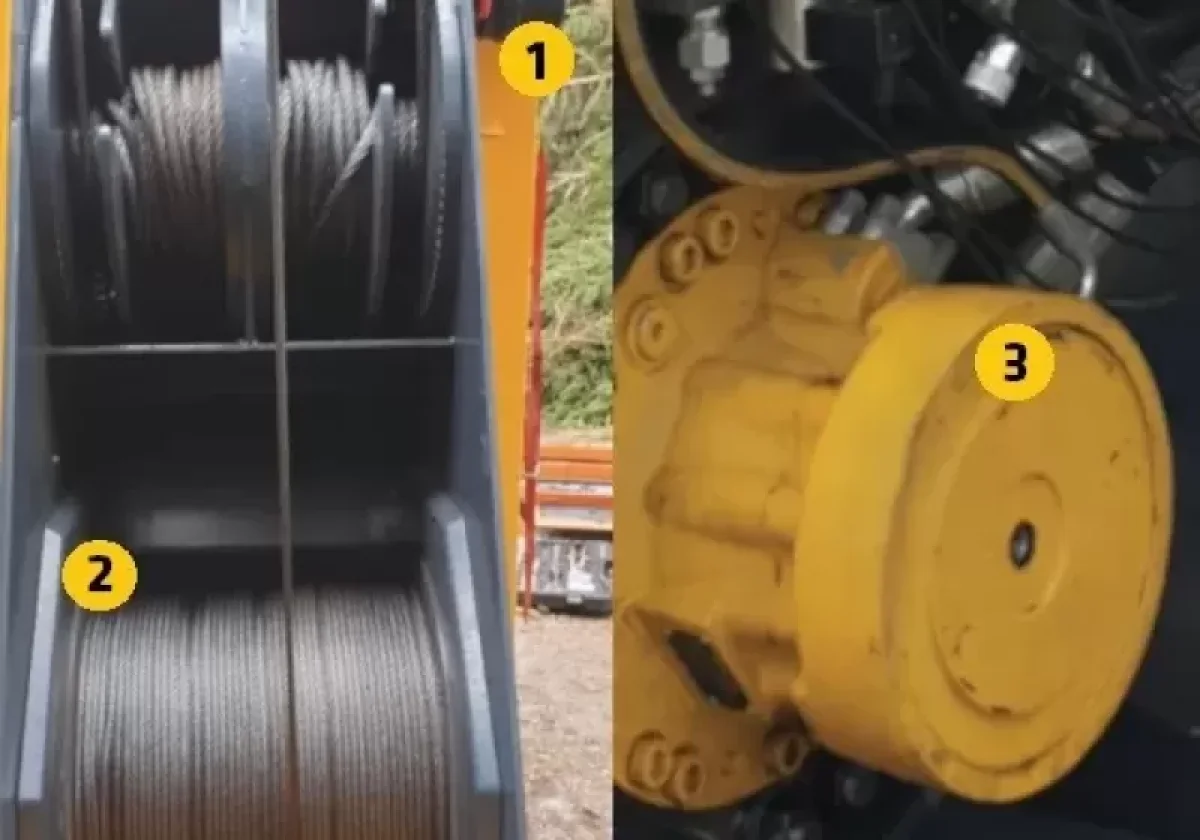

- Veža je stabilizovaná štyrmi diaľkovo ovládanými nosnými vedeniami. Každá nosná linka má vlastný hydraulicky poháňaný bubon s 60 m dlhým a 14 mm hrubým lanom.
- Odvíjacie zariadenie zaisťuje, že lano medzi bubnom a vrcholom veže zostáva napnuté a uľahčuje jeho odvíjanie.
- Bubny nosnej a ťažnej linky sú poháňané hydromotormi s integrovanými brzdami a sú poháňané regulovateľným prietokovým čerpadlom, ktoré umožňuje variabilné otáčky.

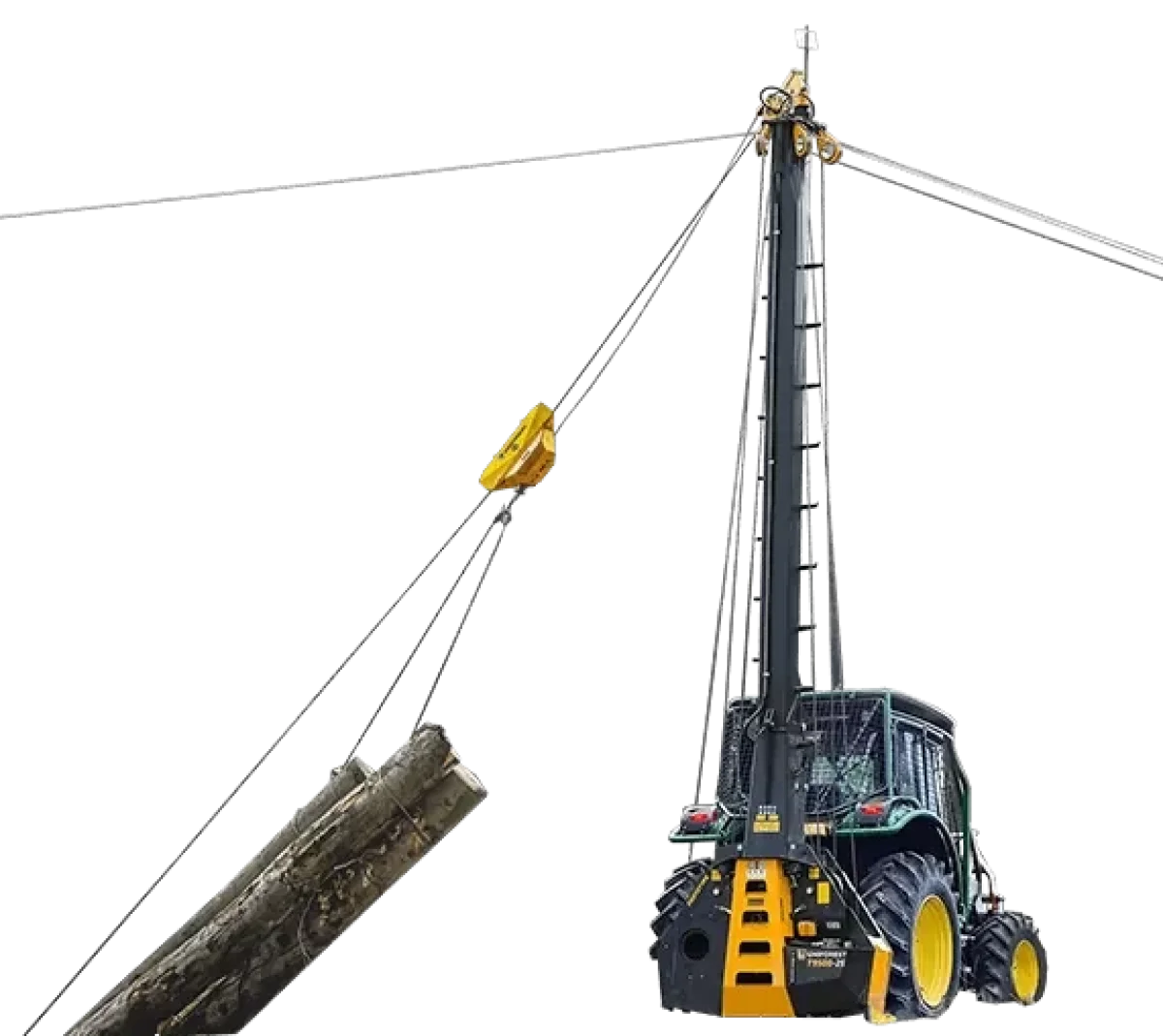

Veža T9500-25
Tento systém umožňuje automatizovaný prejazd vozíka. Pre užívateľa je jednoduché nastaviť a uložiť akúkoľvek dolnú/hornú koncovú stanicu a medzipolohy podpery. Týmto spôsobom sa rýchlosť vozíka automaticky zníži alebo zastaví pri klesaní aj pri prejazde medziľahlými podperami.
Elektronicky riadený hydraulický systém ťažného a nosného bubna zabezpečuje jemné zrýchlenie a spomalenie ťažného a nosného lana, čím sa vozík plynule pohybuje. Po príchode vozíka do hornej stanice je obsluha upozornená zvukovým signálom na príchod nákladu.

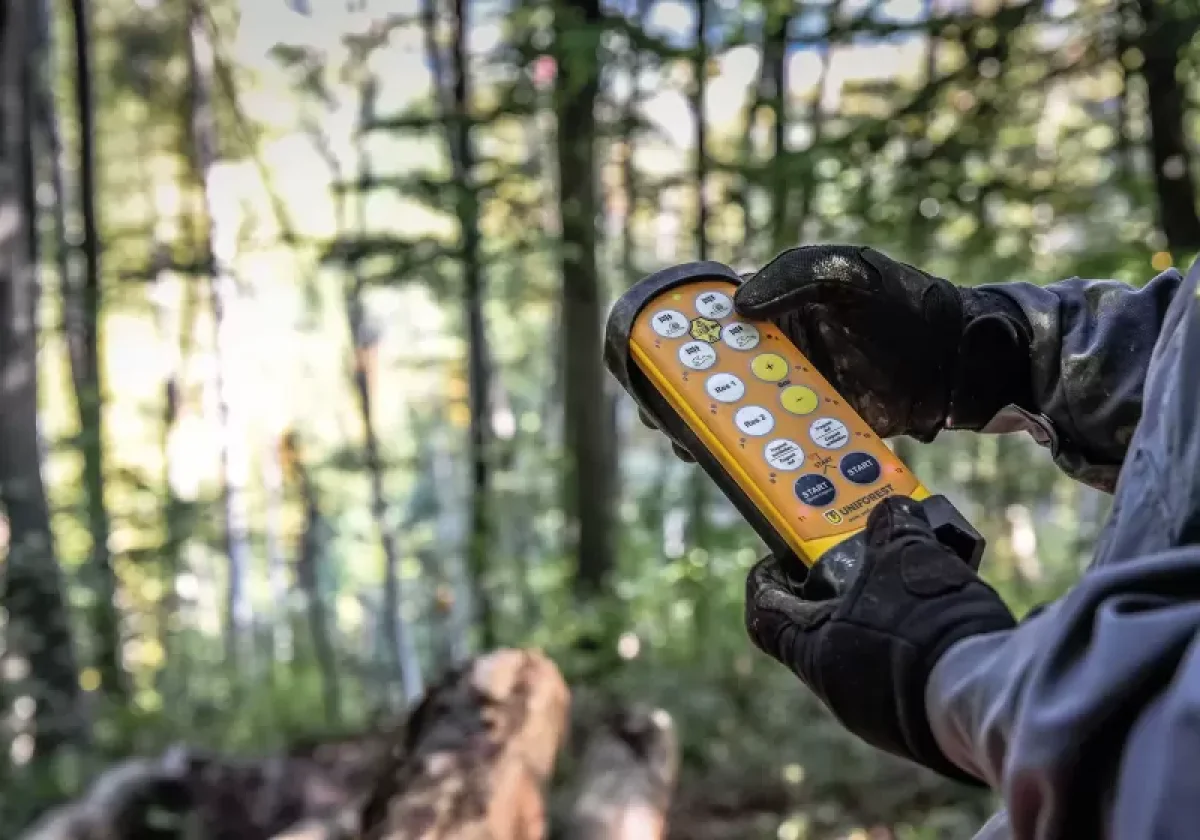

2 diaľkové ovládače, z ktorých každý ovláda celý systém (vežu a vozík).

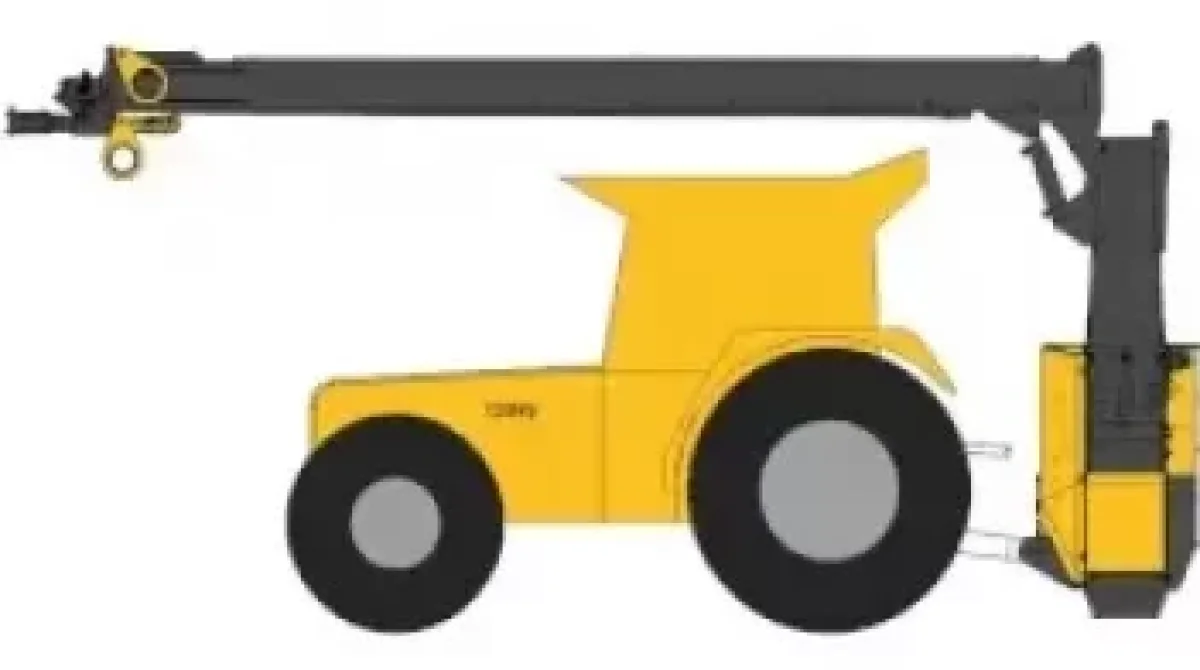

Jednoduchý presun z pracovnej do prepravnej polohy
Zdvíhanie a spúšťanie veže z prepravnej do pracovnej polohy a naopak sa ovláda pomocou diaľkového ovládača.

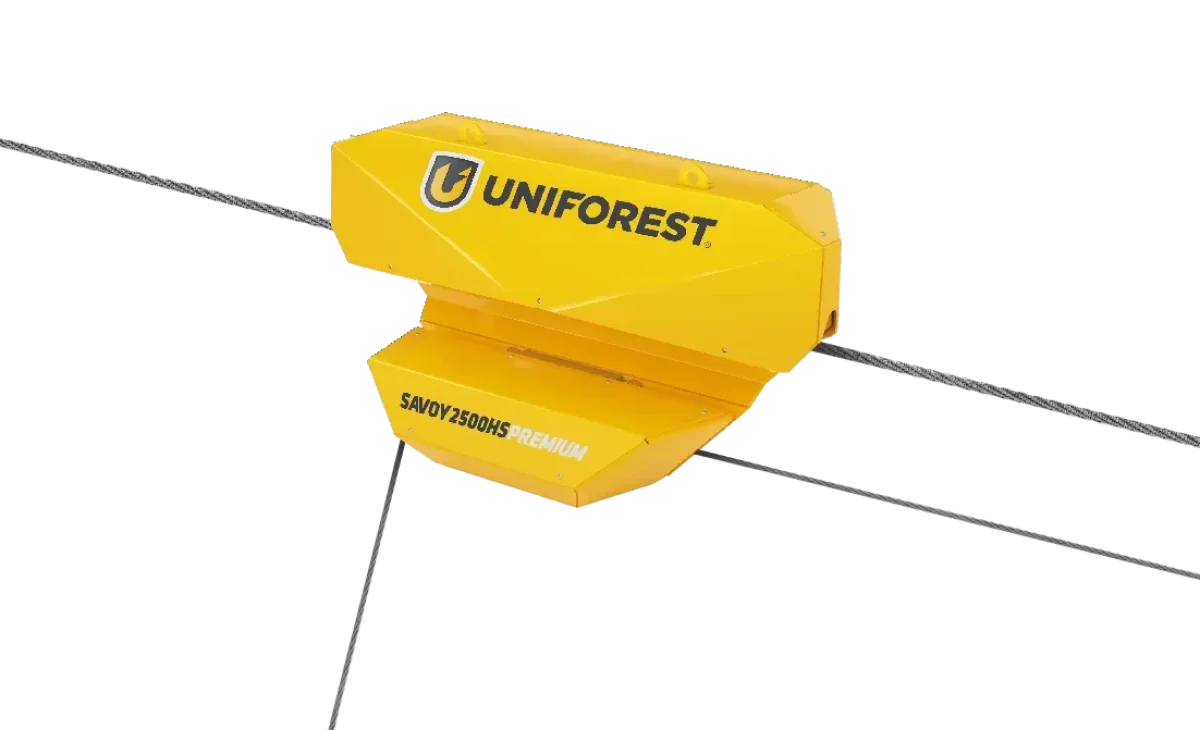

Elektrohydraulický vozík 2500 HS
Prémiový elektrohydraulický vozík má v porovnaní s celkovou hmotnosťou vysokú nosnosť (2,5 t). Jeho prepracovaný dizajn s ergonomickým tvarom zaisťuje hladký pohyb cez konáre. Pri použití vozíka stačí jedno diaľkové ovládanie (dolné a horné stanovište nie sú potrebné) – užívatelia si môžu sami určiť požadovanú medzipolohu na pripevnenie nákladu.
Technické parametre
| Model | T9500-25 |
| Ťažná sila (kN) | 25 |
| Napnutie nosného lana (kN) | 75 |
| Napnutie ukotvení (kN) | 15 |
| Rýchlosť ťahacieho lana (800 min-1; m/s) | 0-8 |
| Rýchlosť nosného lana (800 min-1; m/s) | 0-3 |
| Dĺžka/priemer ťahacieho lana (m/mm) | 500/9 |
| Dĺžka/priemer nosného lana (m/mm) | 450/16 400/18 |
| Dĺžka/priemer kotviaceho lana (m/mm) | 60/16 |
| Počet kotvení | 4 |
| Odporúčaný výkon traktora (kW/HP) | 89/120 |
| Max. RPM (min-1) | 800 |
| Kategória pripojenia | II., III. |
| Ovládanie | elektrohydraulické |
| Smer použitia (°) | 220 |
| Šírka (mm) | 2365 |
| Hĺbka (mm) | 1080 |
| Výška veže (mm) | 9540 |
| Výška v prepravnej polohe (mm) | 3400 |
| Dĺžka v prepravnej polohe (mm) | 7210 |
| Hmotnosť bez oceľového lana (kg) | 3487 |
