lesné navijaky PROFI

Rada PROFI H/Hpro - s pevnou montážou na traktor

Navijaky rady PROFI H/Hpro sú dvojbubnové lesné lanové navijaky s pevnou montážou na traktor, určené na profesionálnu prácu v lesnom hospodárstve a slúžia k ťažbe a približovaniu dreva.

Navijaky rady PROFI H/Hpro sú určené na pevnú montáž dozadu na traktor. Lesné lanové navijaky sa okrem iného vyznačujú pohonom šnekom a elektrohydraulickým, prípadne diaľkovým ovládaním TERRA. Dlhoročné skúsenosti, výborné technické parametre, výborné výsledky z testov, ako aj mnohé referencie od doterajších užívateľov sú hlavné znaky týchto lesných navijakov. Ťažná sila dvojbubnových navijakov je 8,5 tony a 10 ton. V základnej výbave majú aj ventil pre nastavenie rýchlosti odbrzdenia.

Lesné lanové navijaky UNIFOREST rady PROFI Hpro majú navyše v sériovej výbave kladky s hydraulickým odvíjaním lana a sú sériovo vybavené reguláciou rýchlosti odvíjania lana a funkciou SMART 3v1 (patent UNIFOREST).

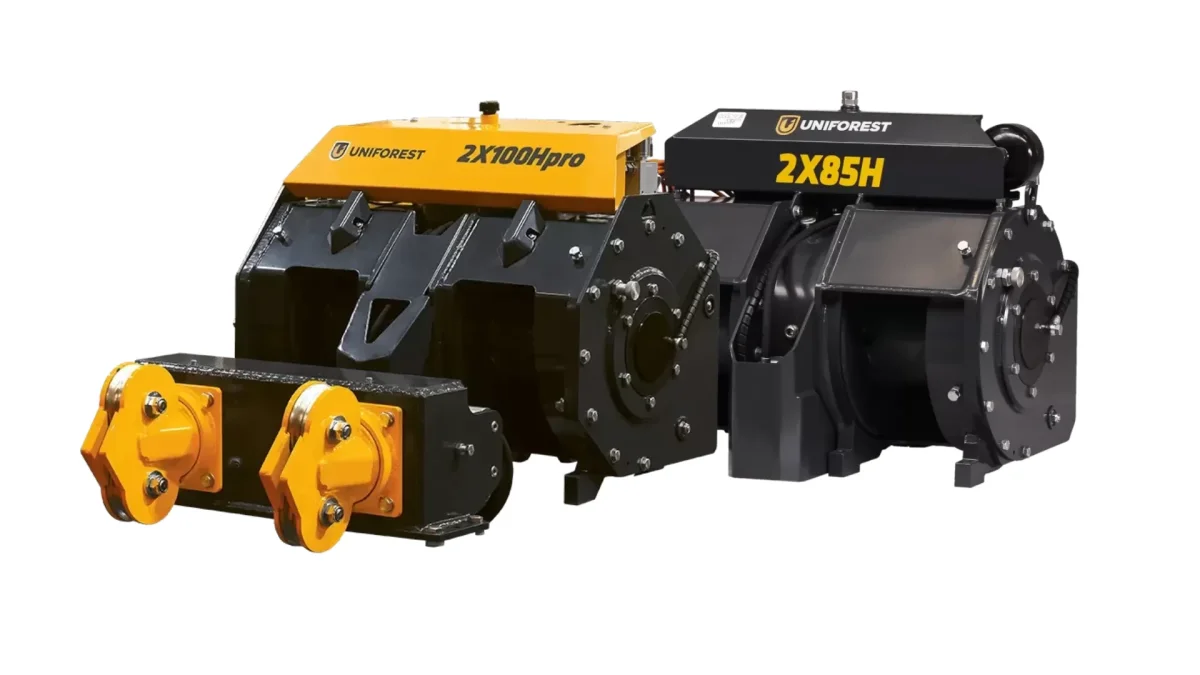

navijaky s pevnou montážou na traktor

Hlavné znaky navijakov PROFI – H/Hpro:

  • veľká ťažná sila aj pri plne navinutom bubne ( jednoznačne lepší pomer medzi ťažnou silou na vnútornom a vonkajšom obvode bubna oproti konkurenčným výrobkom na našom trhu) 1:1,7;
  • šneková prevodovka pre prenos najväčších prípustných zaťažení,  je zhotovená zo zlepšenej legovanej ocele, povrchovo upravenej a tmelenej;
  • šnekové ozubené koleso je zhotovené zo špeciálneho bronzu;
  • mechanické základy a základné zložky sú zhotovené z vysoko legovanej ocele a podrobené ďalšiemu termickému procesu;
  • kompaktná a mohutná konštrukcia;
  • mnohonásobná lamelová spojka navijaku je zložená zo 6 lamiel;
  • prevod všetkých pohyblivých častí je realizovaný pomocou ozubených prevodov, čo je veľkou výhodou v porovnaní s využitím vodiacich čapov alebo závor;
  • kompletná hydraulika je výrobkom popredných nemeckých dodávateľov (Hawe – pohon, čerpadlo, Schroder- hydraulika, Starz elektrika);
  • vybavené piestovým, alebo zubovým čerpadlom (podľa typu) + profesionálne sedlové ventily

Lesné lanové navijaky PROFI H/Hpro

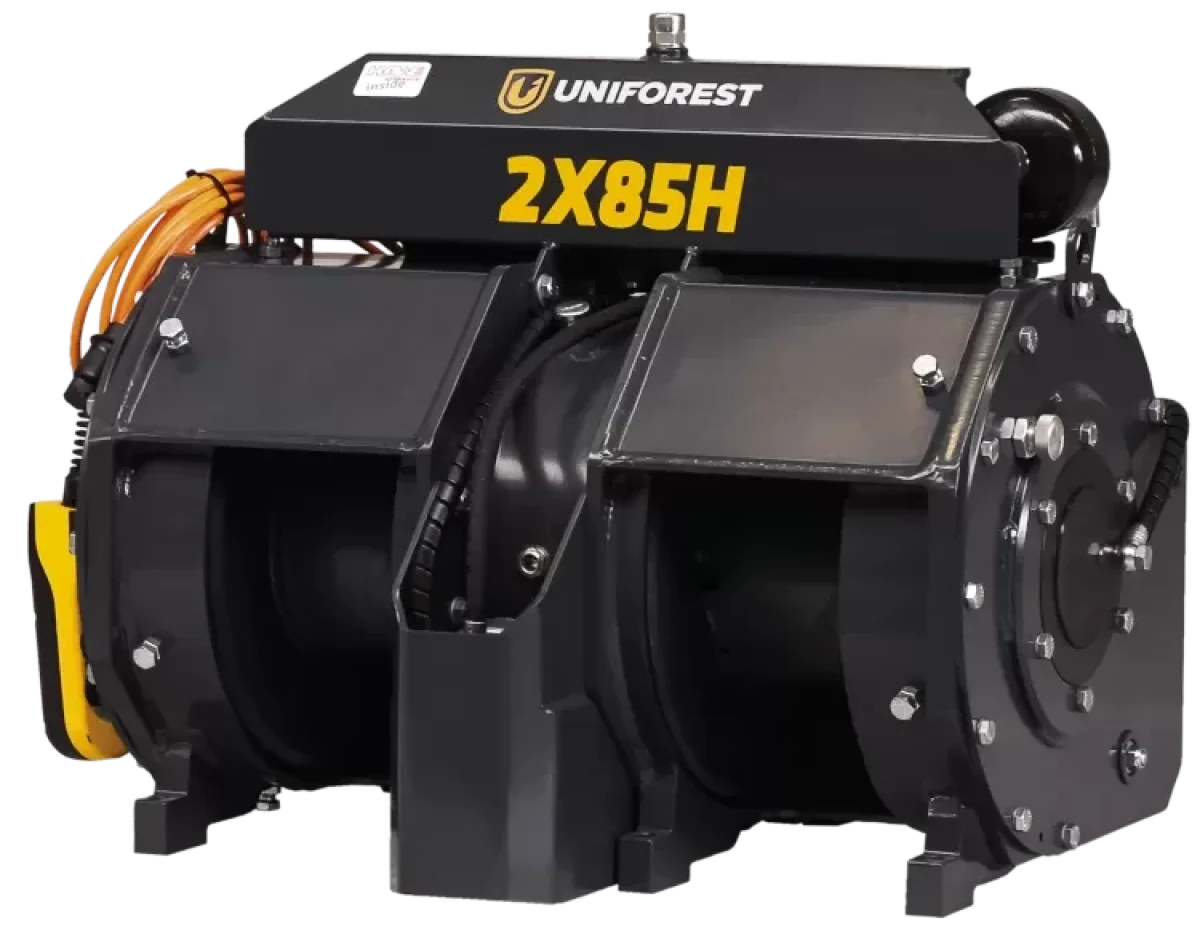

navijak 2x85 h_hpro

2x85H/Hpro

navijak 2x100hpro

2x100H/Hpro

diaľkový ovládač TERRA FA5 - D1P UNI
Diaľkové ovládanie TERRA FA5 D UNI

Neustály inovatívny vývoj ergonómie, bezpečnosti a účinnosti našich lesných strojov je naším prísľubom pre vás. Diaľkové ovládanie umožňuje ovládanie navijaku až do vzdialenosti cca 500 m.

smart-3in1-en-1
SMART 3v1
(1) Pri jazde s traktorom a drevom ľahko narazíte na rôzne prekážky (kmene, korene). Ak traktor nedokáže tieto prekážky prekonať, funkciu kladky s odvíjaním prepnete do módu odbrzdenia a ďalej pokračujete so spusteným drevom a napnutým lanom medzi navijakom a bremenom. (2) Zapnutie a vypnutie kladky sa deje okamžite bez oneskorenia (pri klasickom prevedení oneskorenie cca 1,5 sek.). (3) SMART 3v1 zabezpečuje optimálne napnutie oceľového lana medzi kladkou a bubnom v každom prípade.

Táto funkcia je dostupná len s diaľkovým ovládaním Teleradio, Terra funk a manuálnou konzolou.

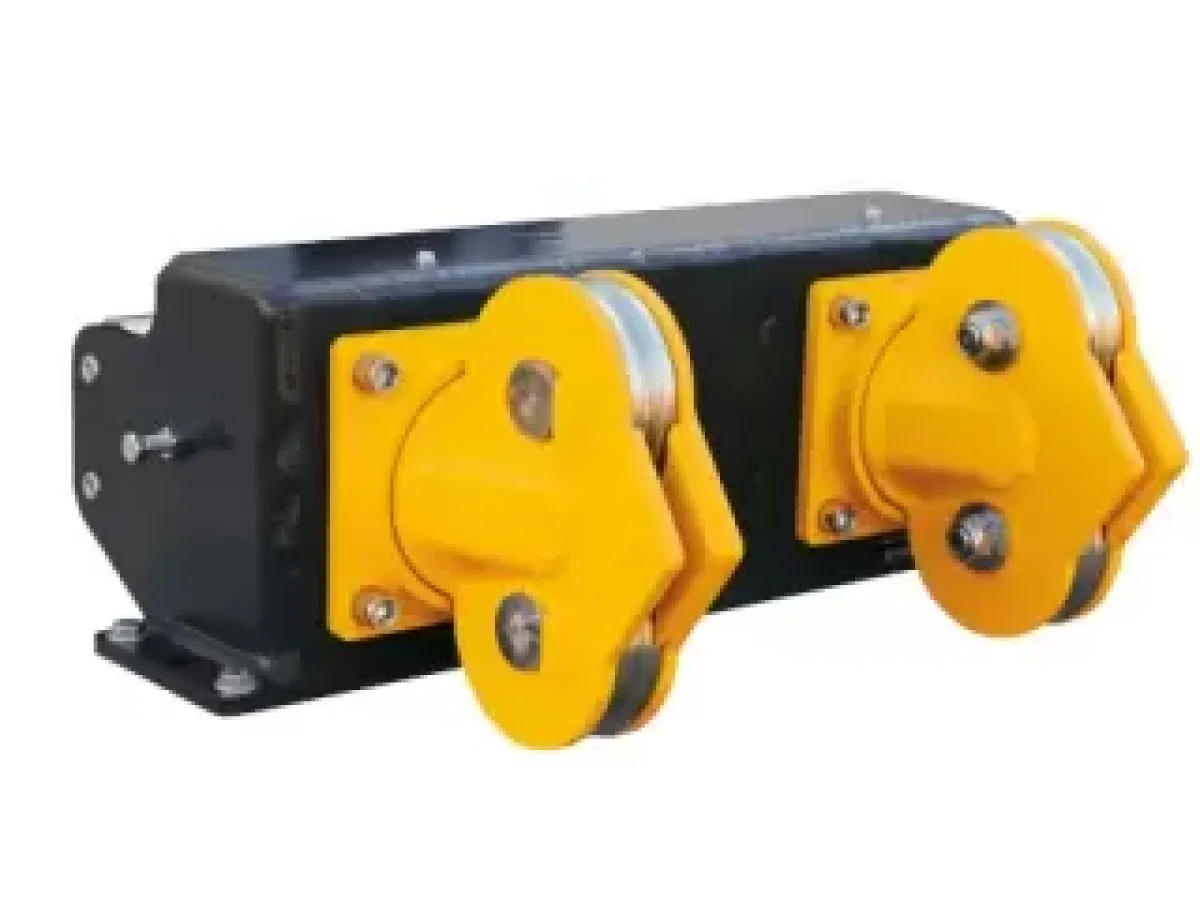

dvojitá kladka
Dvojitá kladka
ventil obmedzenia

Ventil obmedzenia pre nastavenie rýchlosti odbrzdenia umožňuje postupné uvoľnenie napnutia oceľového lana. Tiež zabraňuje nekontrolovateľnému otáčaniu sa bubna a v neposlednej rade krútenie oceľového lana.

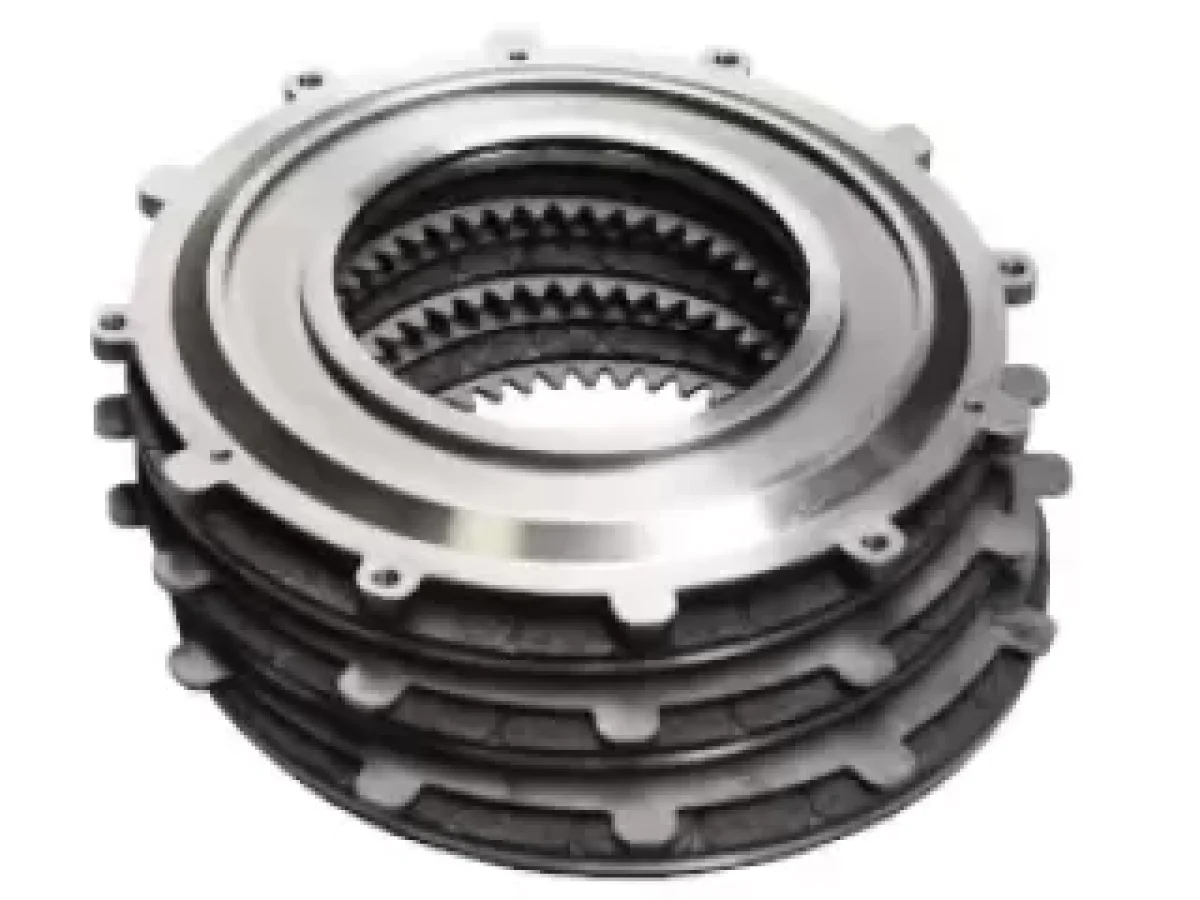

6-lamelová spojka
6-lamelová spojka

Lamely zabraňujú prehratiu /preklzávaniu spojky (6 lamiel).

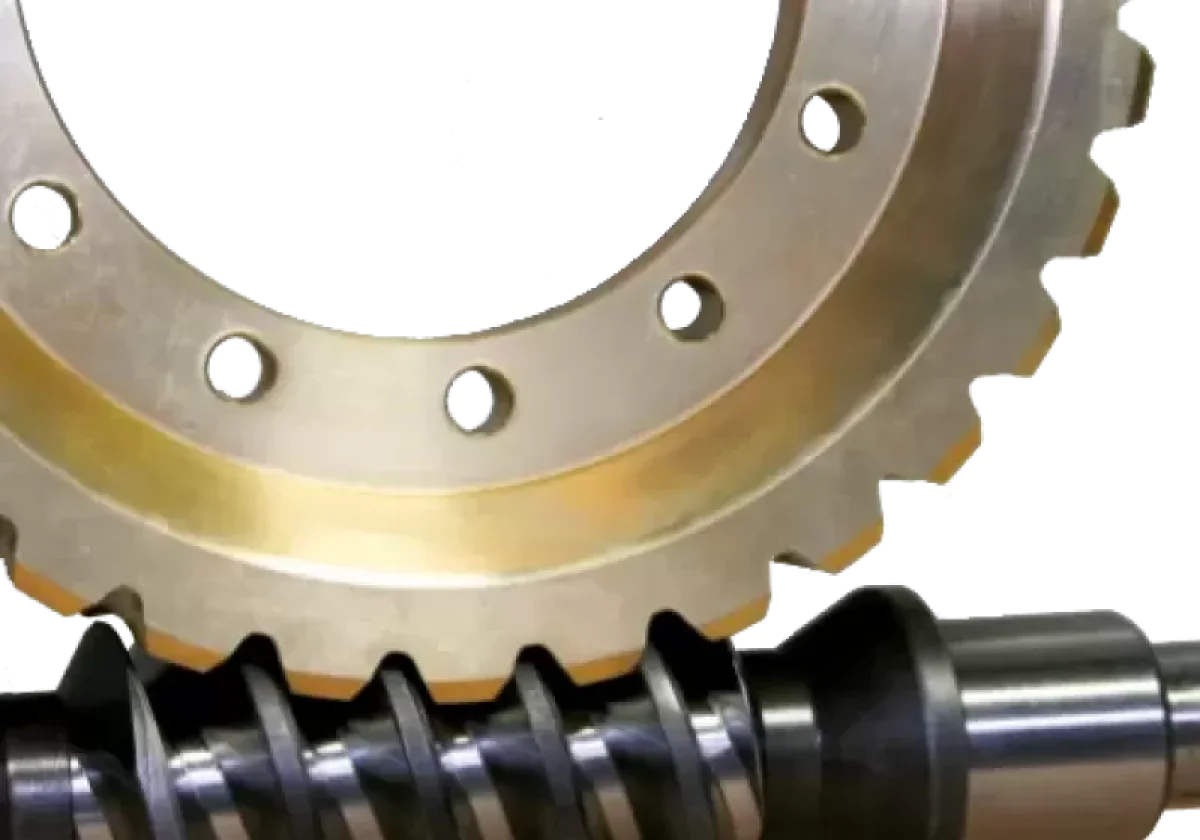

šnek 85g_2x85g_120gpower
Slimákový prevod (šnek)

Pohon cez slimákovú prevodovku (šnek), ktorá umožňuje veľké prevodové pomery a nárazové zaťaženie a prevodovku s čelnými kolesami. Z dôvodu vyššieho výkonu, nižšej údržby a vyššej životnosti sú všetky pohonné elementy v olejovom kúpeli. Slimák je vyrobený z vysoko legovanej ocele, tvrdený, cementovaný a brúsený, ozubené kolo je vyrobené zo špeciálneho bronzu, ktorý zaisťuje väčšiu odolnosť voči opotrebeniu.

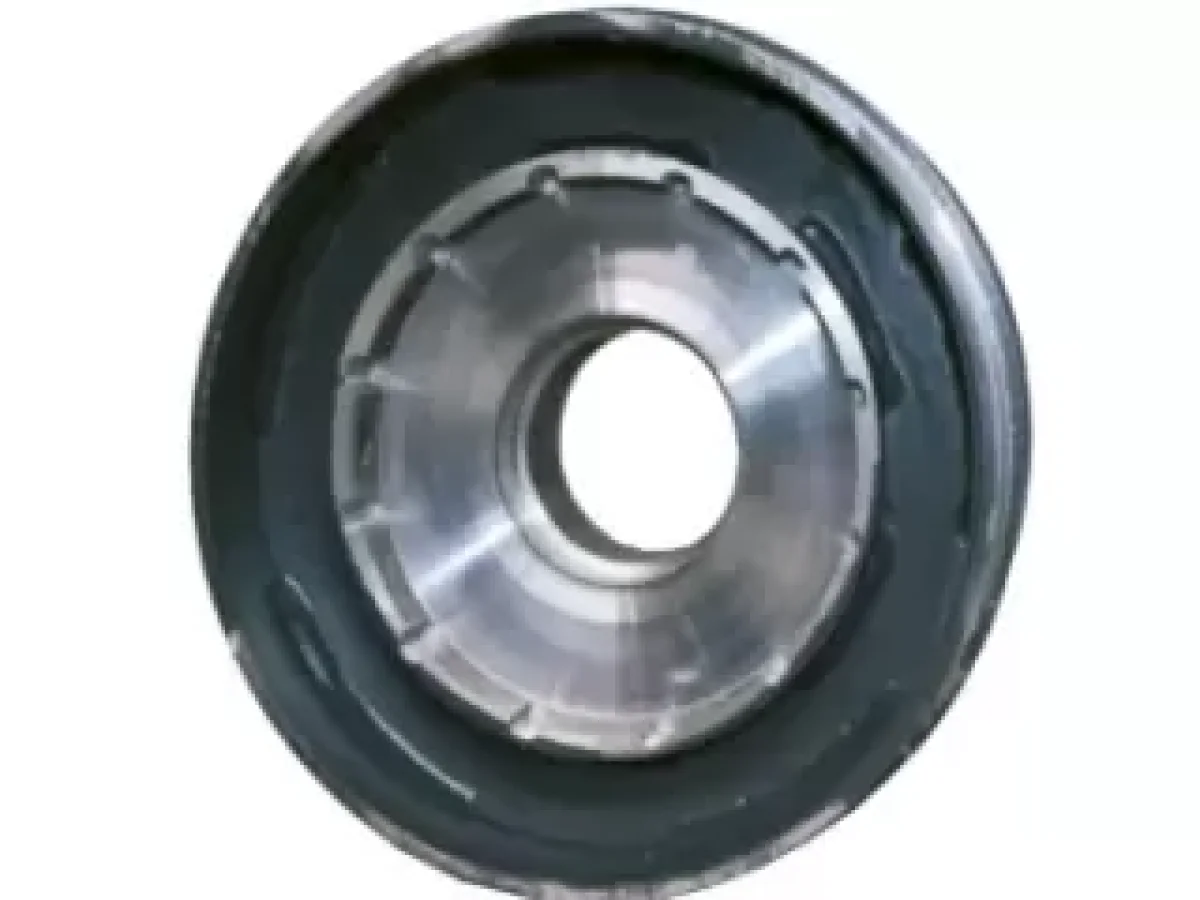

Extra veľká kapacita bubna

Extra veľká kapacita bubna zaisťuje, že dlhšie lano môže byť navinuté na pokrytie väčšej plochy. Znižuje tiež stratu ťažnej sily pri plne navinutom bubne.

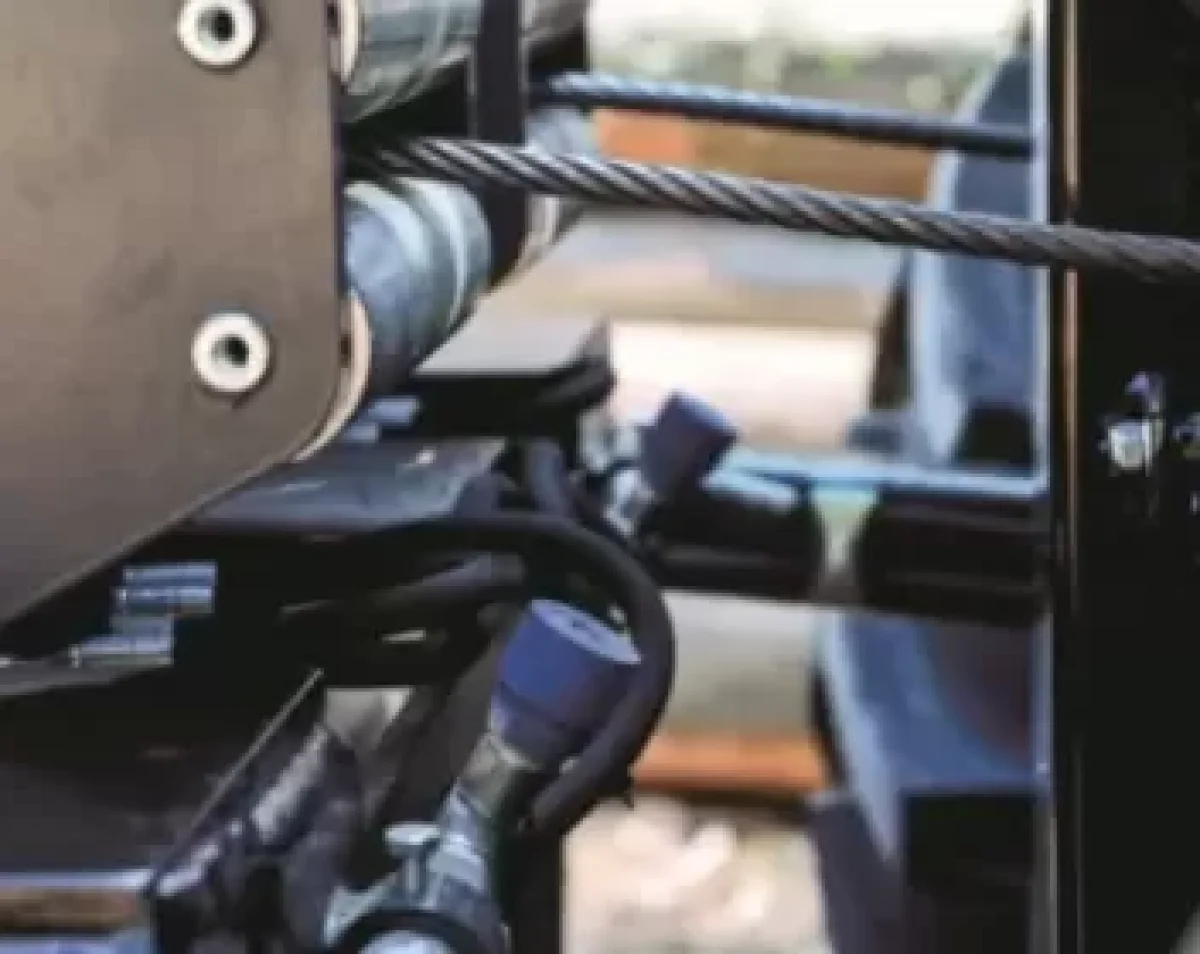

kladka s odvíjaním lana_h_hpro

Kladka s odvíjaním s dvoma tlačnými valčekmi a dvoma hydromotormi v procese odvíjania lana umožňujú väčšie napnutie oceľového lana medzi kladkou s odvíjaním a bubnom a tým pádom zabezpečujú vyššiu silu odvíjania. Možná regulácia rýchlosti odvíjania oceľového lana.

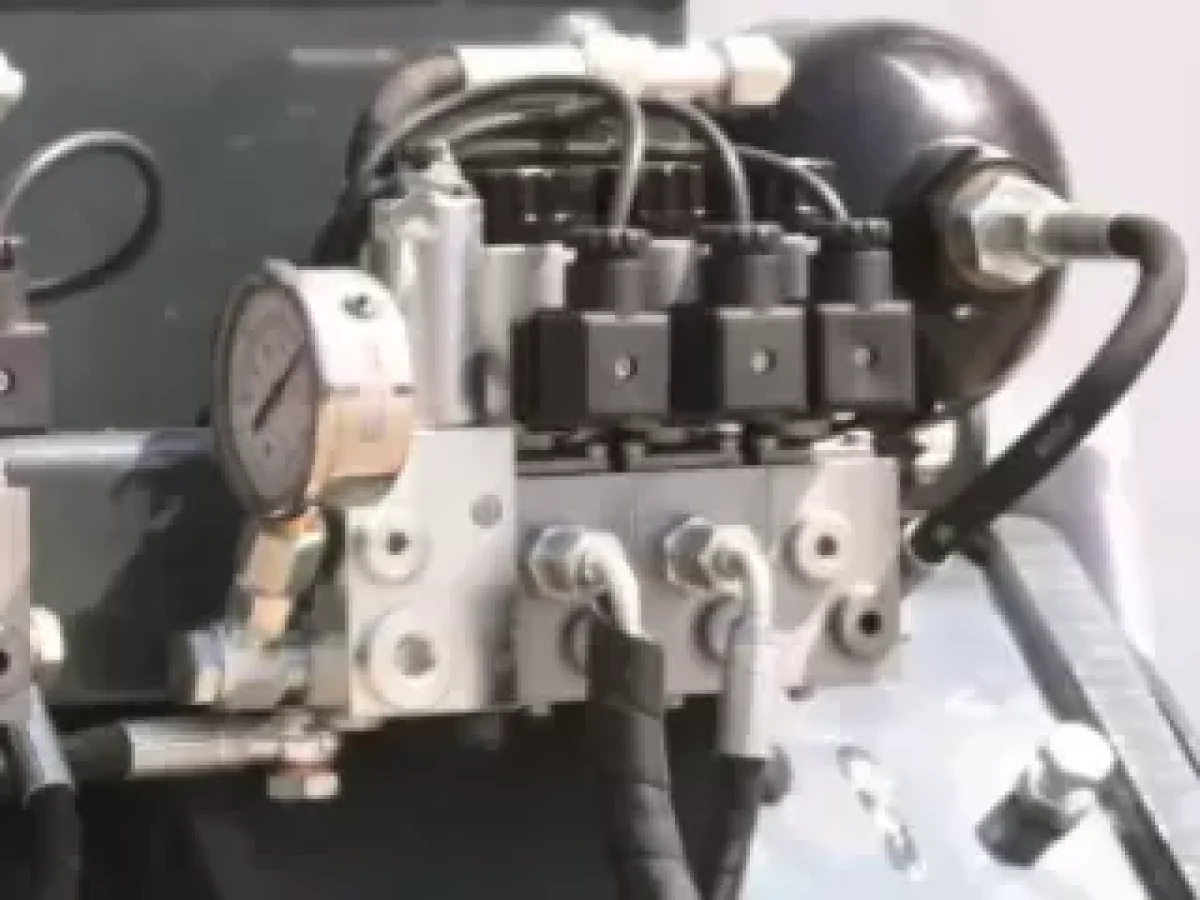

ovládací blok

Ovládací blok so sedlovými ventilmi a vysokotlakovým olejovým filtrom. Dvojbubnové navijaky: oddelené hydraulické systémy bubnov a kladiek s odvíjaním oceľového lana.

Technické parametre
TYP – UNIFOREST PROFI  2x85H 2x85Hpro 2x100H 2x100Hpro
Ťažná sila – vnútorný priemer (kN) 85 85 94 94
Ťažná sila – vonkajší priemer (kN) 56 56 75 75
Brzdná sila (kN) 106 106 118 118
Stredná rýchlosť lana (m/s) pri 540 otáčkach 0,6 0,6 0,85 0,85
Rozmery lana
– teoretické maximum dĺžka/priemer (m/mm) 90/13* 90/13* 80/14* 80/14*
– teoretické maximum dĺžka/priemer (m/mm) 105/12* 105/12* 90/13* 90/13*
– sériové rozmery dĺžka/priemer (m/mm) 80/12* 80/12* 80/13* 80/13*
Minimálny príkon traktora (kW) > 60 > 60 > 60 > 60
Minimálny príkon traktora (HP) > 80 > 80 > 80 > 80
Šírka (mm) 800 800 840 840
Hĺbka (mm) 520 520 660 660
Výška (mm) 600 600 800 800
Hmotnosť bez lana (kg) 380 450 420 490
Otáčky vývodového hriadeľa (ot. / min.) 540 540 540 540
Tlak oleja (MPa) 11 – 15 11 -15 11 – 15 11 – 15
Množstvo hydraulického oleja (l) 3,5 3,5 13 13
Čerpadlo piestové zubové zubové zubové
Počet lamiel  6 6 6 6
Ovládanie H H H H
Hydraulické odvíjanie lana – kladky X S X S
Diaľkové ovládanie S S S S
Regulátor plynu a otáčok traktora O O O O
Pripojenie na vývodový hriadeľ S S S S
Reťaz pohonu duplex duplex triplex triplex
Brzda pásová pásová pásová pásová
Ventil pre nastavenie rýchlosti odbrzdenia S S S S
SMART 3v1 X S X S
Regulácia rýchlosti odvíjania lana X S X S

Legenda: H – elektrohydraulické ovládanie, S – sériovo, O – objednávka, X – nie je možné,  * oceľové lano 2 160 N/mm2 – 2 x vysoko kalibrované
