lesné navijaky PROFI
Rada PROFI HK/HKpro - s pevnou montážou na traktor
Navijaky rady PROFI HK/HKpro sú jednobubnové a dvojbubnové lesné lanové navijaky s pevnou montážou na traktor, určené na profesionálnu prácu v lesnom hospodárstve a slúžia k ťažbe a približovaniu dreva.
Navijaky rady PROFI HK/HKpro sú určené na pevnú montáž dozadu na traktor s konštantnou ťažnou silou na plnom aj prázdnom bubne. To znamená, že ťažná sila je vždy rovnaká, bez ohľadu na to, koľko lana je na bubne. Lesné lanové navijaky sa okrem iného vyznačujú pohonom šnekom a elektrohydraulickým, prípadne diaľkovým ovládaním TERRA. Dlhoročné skúsenosti, výborné technické parametre, výborné výsledky z testov, ako aj mnohé referencie od doterajších užívateľov sú hlavné znaky týchto lesných navijakov. Ťažná sila navijakov je 7,5 tony. V základnej výbave majú aj ventil pre nastavenie rýchlosti odbrzdenia.
Lesné lanové navijaky UNIFOREST rady PROFI HKpro majú navyše v sériovej výbave kladky s hydraulickým odvíjaním lana a sú sériovo vybavené reguláciou rýchlosti odvíjania lana a funkciou SMART 3v1 (patent UNIFOREST).
Lesné lanové navijaky PROFI HK/HKpro

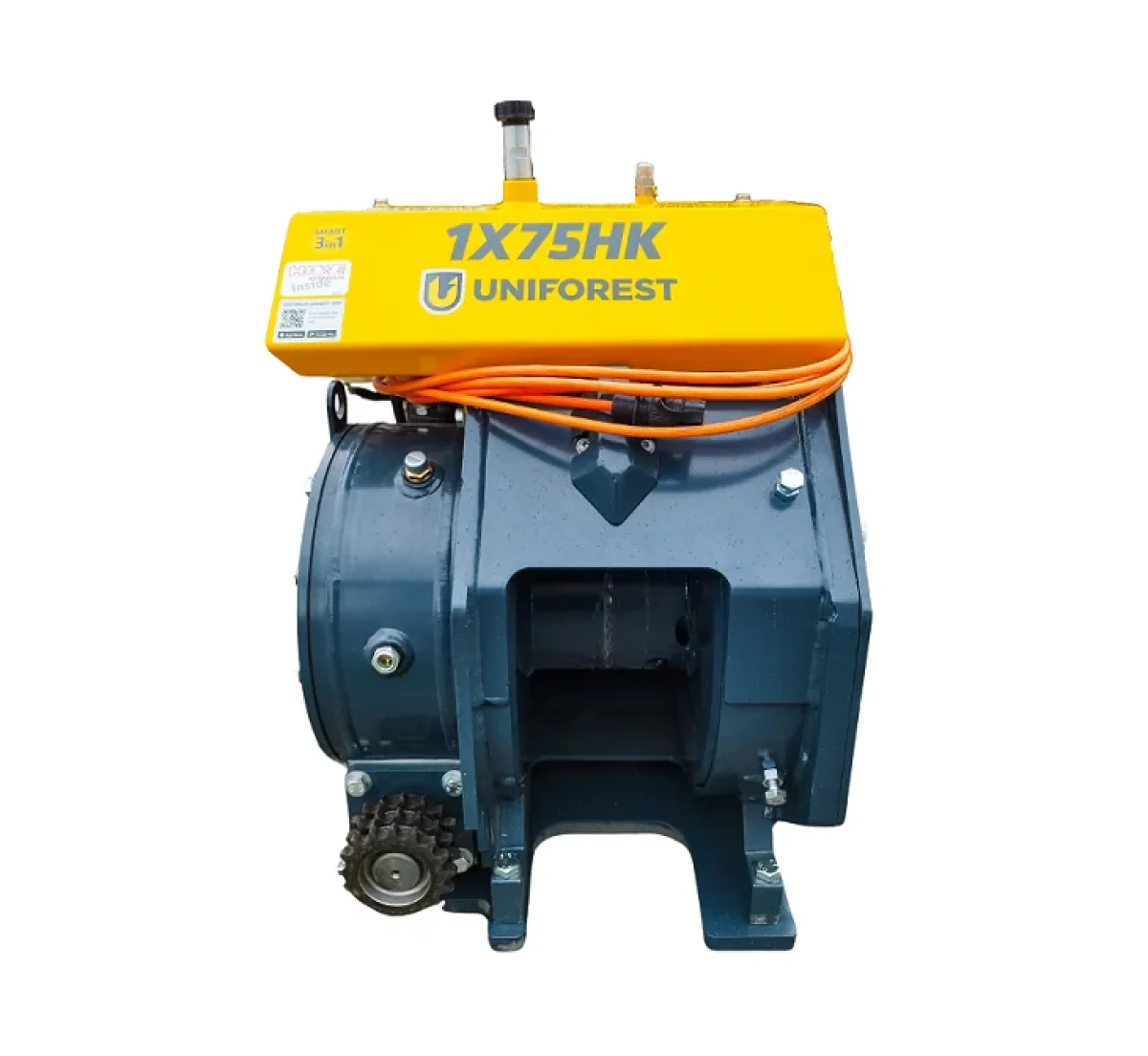

1x75HK/HKpro
2x75HK/HKpro
Diaľkové ovládanie TERRA FA5 D UNI
Neustály inovatívny vývoj ergonómie, bezpečnosti a účinnosti našich lesných strojov je naším prísľubom pre vás. Diaľkové ovládanie umožňuje ovládanie navijaku až do vzdialenosti cca 500 m.
SMART 3v1
Dvojitá kladka
Ventil obmedzenia pre nastavenie rýchlosti odbrzdenia umožňuje postupné uvoľnenie napnutia oceľového lana. Tiež zabraňuje nekontrolovateľnému otáčaniu sa bubna a v neposlednej rade krútenie oceľového lana.
6-lamelová spojka
Lamely zabraňujú prehratiu /preklzávaniu spojky (6 lamiel).
Slimákový prevod (šnek)
Pohon cez slimákovú prevodovku (šnek), ktorá umožňuje veľké prevodové pomery a nárazové zaťaženie a prevodovku s čelnými kolesami. Z dôvodu vyššieho výkonu, nižšej údržby a vyššej životnosti sú všetky pohonné elementy v olejovom kúpeli. Slimák je vyrobený z vysoko legovanej ocele, tvrdený, cementovaný a brúsený, ozubené kolo je vyrobené zo špeciálneho bronzu, ktorý zaisťuje väčšiu odolnosť voči opotrebeniu.
Extra veľká kapacita bubna
Extra veľká kapacita bubna zaisťuje, že dlhšie lano môže byť navinuté na pokrytie väčšej plochy. Znižuje tiež stratu ťažnej sily pri plne navinutom bubne.
Kladka s odvíjaním s dvoma tlačnými valčekmi a dvoma hydromotormi v procese odvíjania lana umožňujú väčšie napnutie oceľového lana medzi kladkou s odvíjaním a bubnom a tým pádom zabezpečujú vyššiu silu odvíjania. Možná regulácia rýchlosti odvíjania oceľového lana.
Ovládací blok so sedlovými ventilmi a vysokotlakovým olejovým filtrom. Dvojbubnové navijaky: oddelené hydraulické systémy bubnov a kladiek s odvíjaním oceľového lana.
Technické parametre
| TYP – UNIFOREST PROFI | 1x75HK | 1x75HKpro | 2x75HK | 2x75HKpro |
| Ťažná sila – vnútorný priemer (kN) | 75 | 75 | 75 | 75 |
| Ťažná sila – vonkajší priemer (kN) | 75 | 75 | 75 | 75 |
| Brzdná sila (kN) | 94 | 94 | 118 | 118 |
| Stredná rýchlosť lana (m/s) pri 540 otáčkach | 0,6 | 0,6 | 0,6 | 0,6 |
| Stredná rýchlosť lana (m/s) pri 750 otáčkach | 0,85 | 0,85 | 0,85 | 0,85 |
| Rozmery lana | ||||
| – teoretické maximum dĺžka/priemer (m/mm) | 90/13* | 90/13* | 90/13* | 90/13* |
| – teoretické maximum dĺžka/priemer (m/mm) | 105/12* | 105/12* | 105/12* | 105/12* |
| – sériové rozmery dĺžka/priemer (m/mm) | 80/12* | 80/12* | 80/12* | 80/12* |
| Minimálny príkon traktora (kW) | > 60 | > 60 | > 60 | > 60 |
| Minimálny príkon traktora (HP) | > 80 | > 80 | > 80 | > 80 |
| Šírka (mm) | 544 | 544 | 840 | 840 |
| Hĺbka (mm) | 610 | 610 | 600 | 860 |
| Výška (mm) | 755 | 755 | 800 | 600 |
| Hmotnosť bez lana (kg) | 320 | 325 | 420 | 490 |
| Otáčky vývodového hriadeľa (ot. / min.) | 540/750 | 540/750 | 540 | 540 |
| Tlak oleja (MPa) | 19 | 19 | 11 – 18 | 11 -18 |
| Množstvo hydraulického oleja (l) | 6 | 6 | 13 | 13 |
| Čerpadlo | zubové | zubové | zubové | zubové |
| Počet lamiel | 6 | 6 | 6 | 6 |
| Ovládanie | H | H | H | H |
| Hydraulické odvíjanie lana – kladky | X | S | X | S |
| Diaľkové ovládanie | S | S | S | S |
| Regulátor plynu a otáčok traktora | O | O | O | O |
| Pripojenie na vývodový hriadeľ | S | S | S | S |
| Reťaz pohonu | triplex | triplex | triplex | triplex |
| Brzda | pásová | pásová | pásová | pásová |
| Ventil pre nastavenie rýchlosti odbrzdenia | X | X | S | S |
| SMART 3v1 | X | S | X | S |
| Regulácia rýchlosti odvíjania lana | X | S | X | S |
Legenda: H – elektrohydraulické ovládanie, S – sériovo, O – objednávka, X – nie je možné, * oceľové lano 2 160 N/mm2 – 2 x vysoko kalibrované
