Pomocný navijak
6HWpro
Pomocný navijak 6HWpro je optimalizovaný na inštaláciu a použitie s lesnými lanovými navijakmi UNIFOREST. Môže sa ovládať rovnakým diaľkovým ovládaním ako navijak, na ktorom je namontovaný.
Pomocný navijak je kompatibilný s trojbodovými navijakmi zo série PREMIUM H (od 55Hpro) a PROFI. Je skvelým riešením pre každú výzvu, s ktorou sa každý lesník môže stretnúť. S ťažnou silou 6 kN, dĺžkou lana 350 m a nastaviteľnou rýchlosťou odvíjania/navíjania (voliteľné) poskytuje extra výkon na prekonanie akejkoľvek prekážky.
- Odolné materiály a vysokokvalitné komponenty pre nízke náklady na údržbu a dlhšiu životnosť stroja
- Max. vzdialenosť od traktora je 170 m
- Ovládanie lesného lanového navijaka a pomocného navijaka pomocou jedného diaľkového ovládania
- Voliteľné nastavenie rýchlosti navíjania/odvíjania
- Dizajn a funkcia optimalizovaná pre použitie na lesných lanových navijakoch UNIFOREST
![pomocny navijak 6HWpro](https://uniforest.sk/wp-content/uploads/2024/02/pridavny-navijak-6HWpro_0.webp)

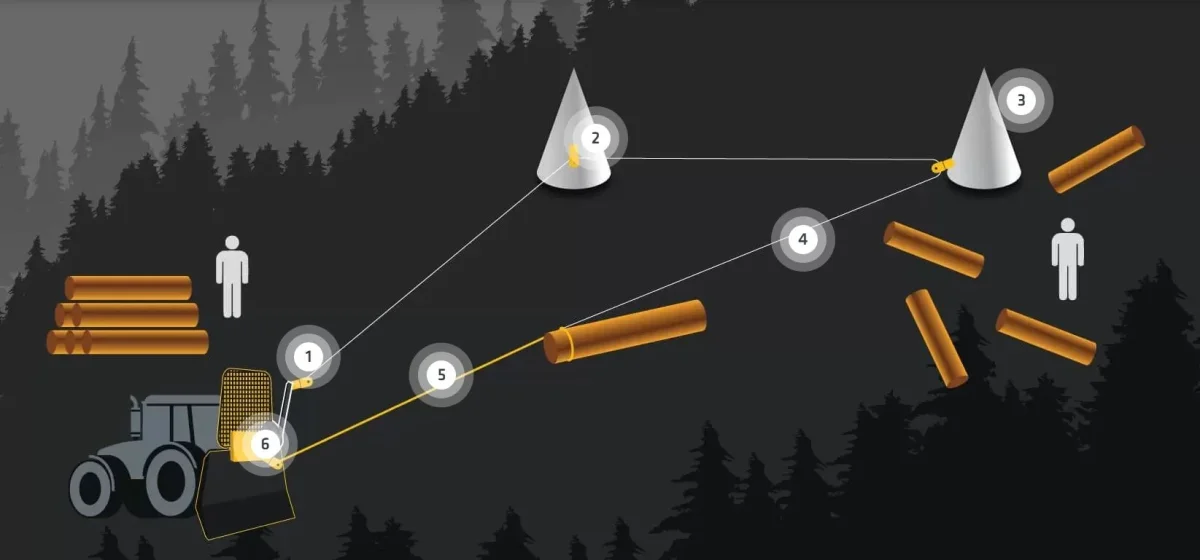

1 – pomocný navijak, 2 – stredné kotvenie syntetického lana, 3 – horné kotvenie syntetického lana, 4 – syntetické lano pomocného navijaka, 5 – oceľové lano, 6 – lesný lanový navijak
![](https://uniforest.sk/wp-content/uploads/2024/02/instrukcie-nastavenia-6hwpro-e1708345778274.webp)

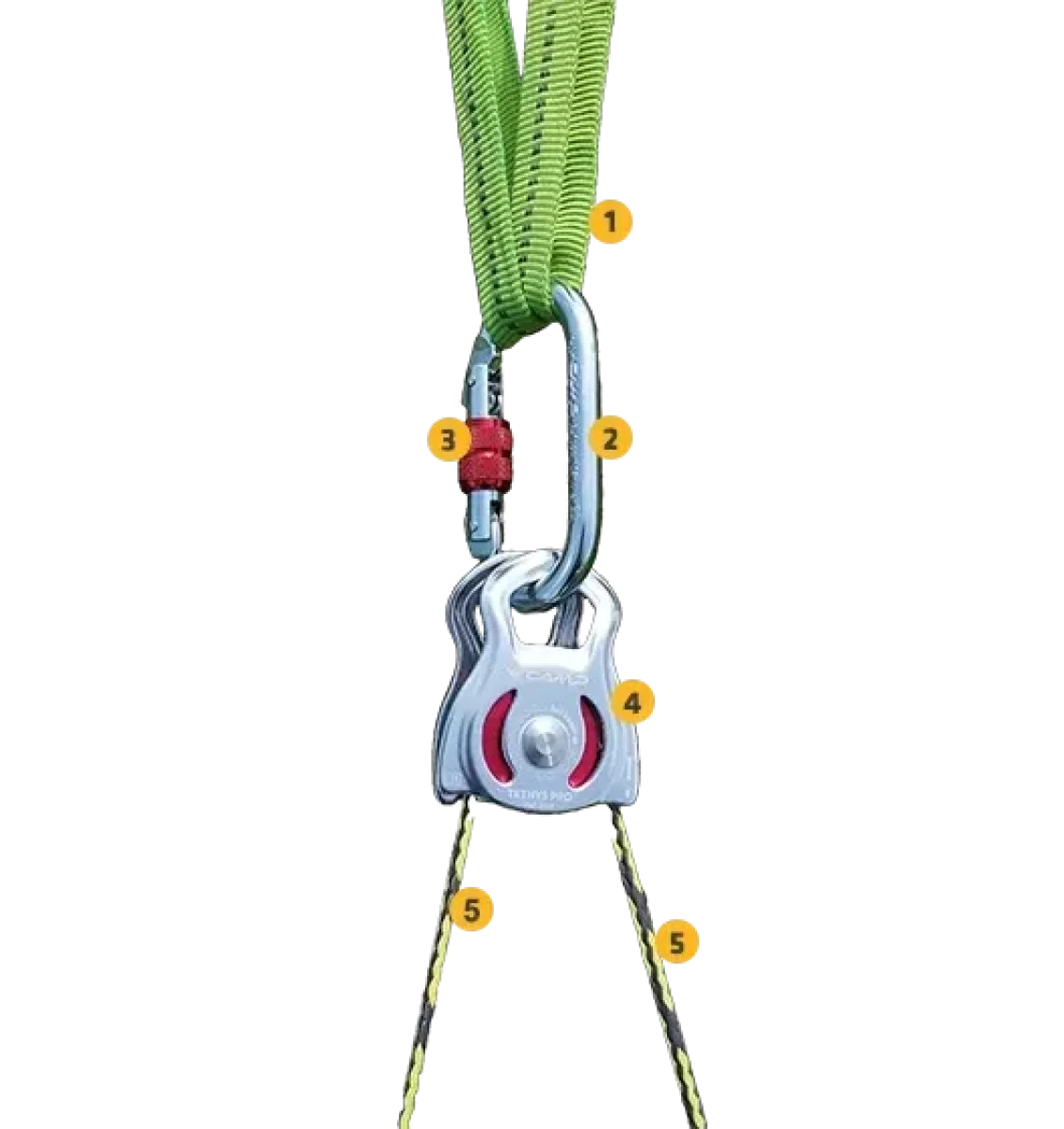

Pokyny pre nastavenie trasy
- Pri nastavovaní trasy je potrebné nájsť vhodný kotviaci bod, ktorý bude slúžiť na zafixovanie (napr. skala, strom)
- Najprv navlečte syntetické lano (5) na posuvnú kladku (4). Jeden koniec lana teda vedie k pomocnému navijaku a druhý, voľný koniec je pripevnený ku koncu oceľového lana
- Spojte strany kladky (4) s karabínou (2)
- Vezmite hotovú súpravu k vybranému kotviacemu bodu. Prevlečte nekonečný popruh (1) okolo svorky a oba konce slučky upnite do karabíny (2) a utiahnite bezpečnostnú maticu na zámku (3).
![](https://uniforest.sk/wp-content/uploads/2024/02/teleskopicke-rameno-e1708347059760.webp)
![pomocny navijak 6HWpro](https://uniforest.sk/wp-content/uploads/2024/02/regulacia-rychlosti-navijania-a-odvijania.webp)

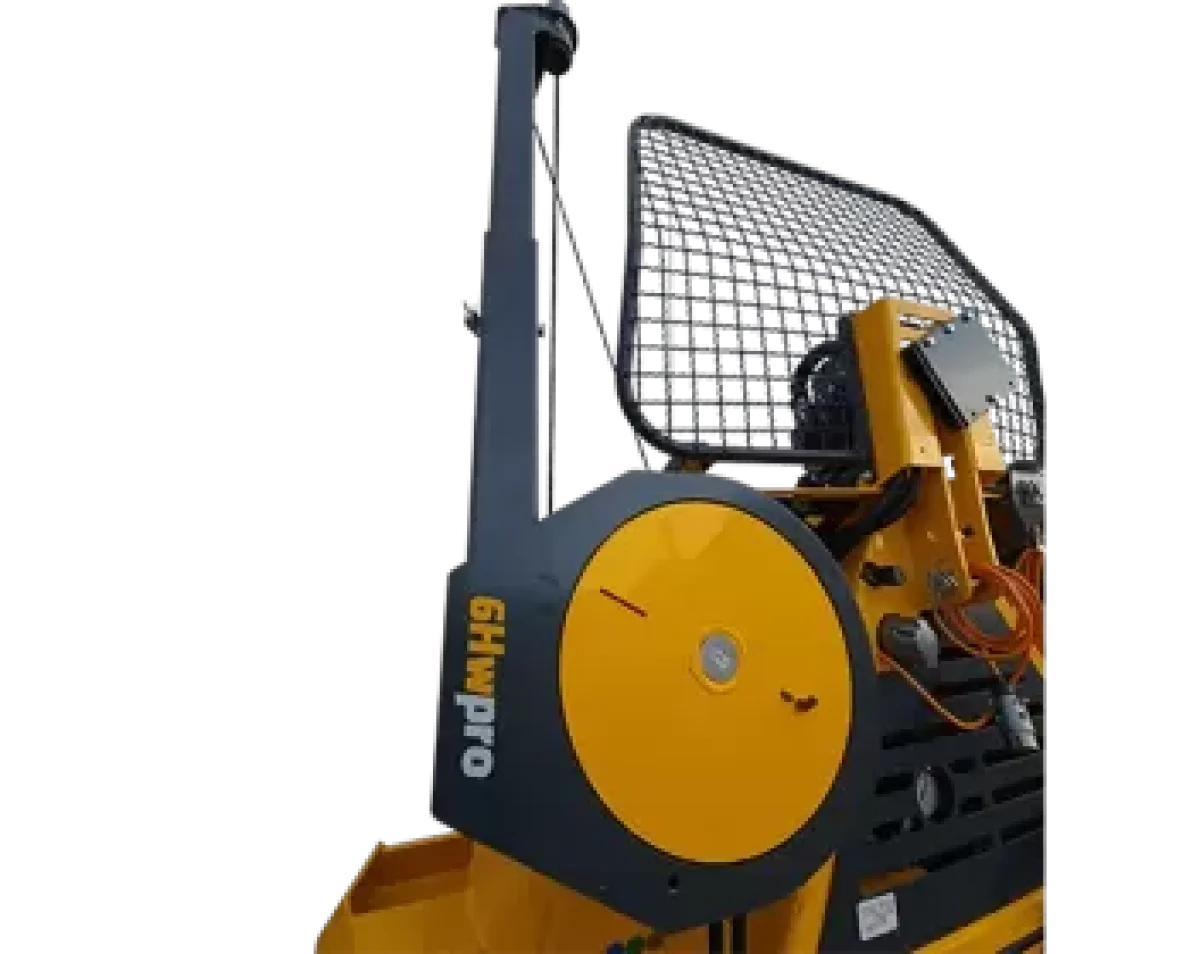

Regulácia rýchlosti navíjania a odvíjania syntetického lana umožňuje užívateľovi nastaviť optimálnu rýchlosť podľa terénu.
![](https://uniforest.sk/wp-content/uploads/2024/02/synteticke-lano_pridavny-navijak.webp)

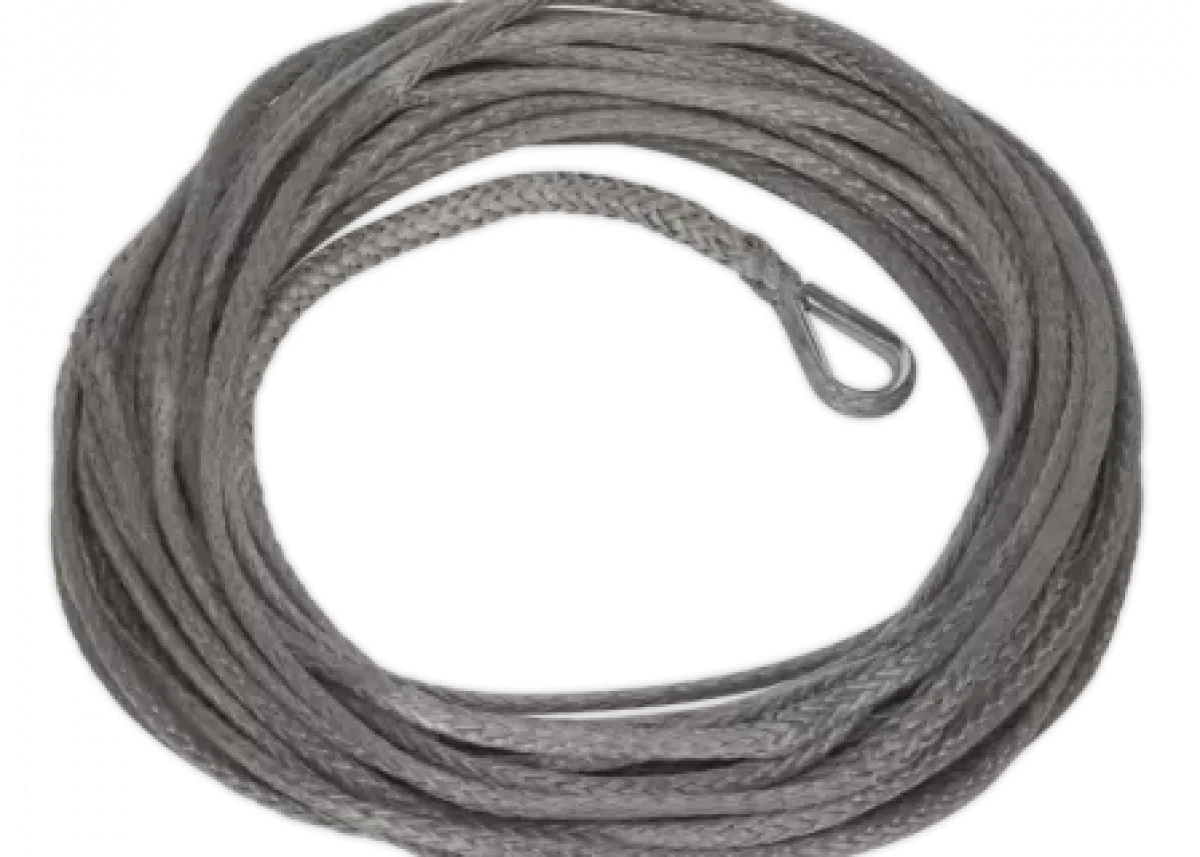

Ľahké syntetické lano je možné použiť na vzdialenosť 170 m. Dávajte však pozor, aby ste neprekročili dosah oceľového lana na vašom lesnom lanovom navijaku.
![](https://uniforest.sk/wp-content/uploads/2024/02/hydraulicky-blok.webp)

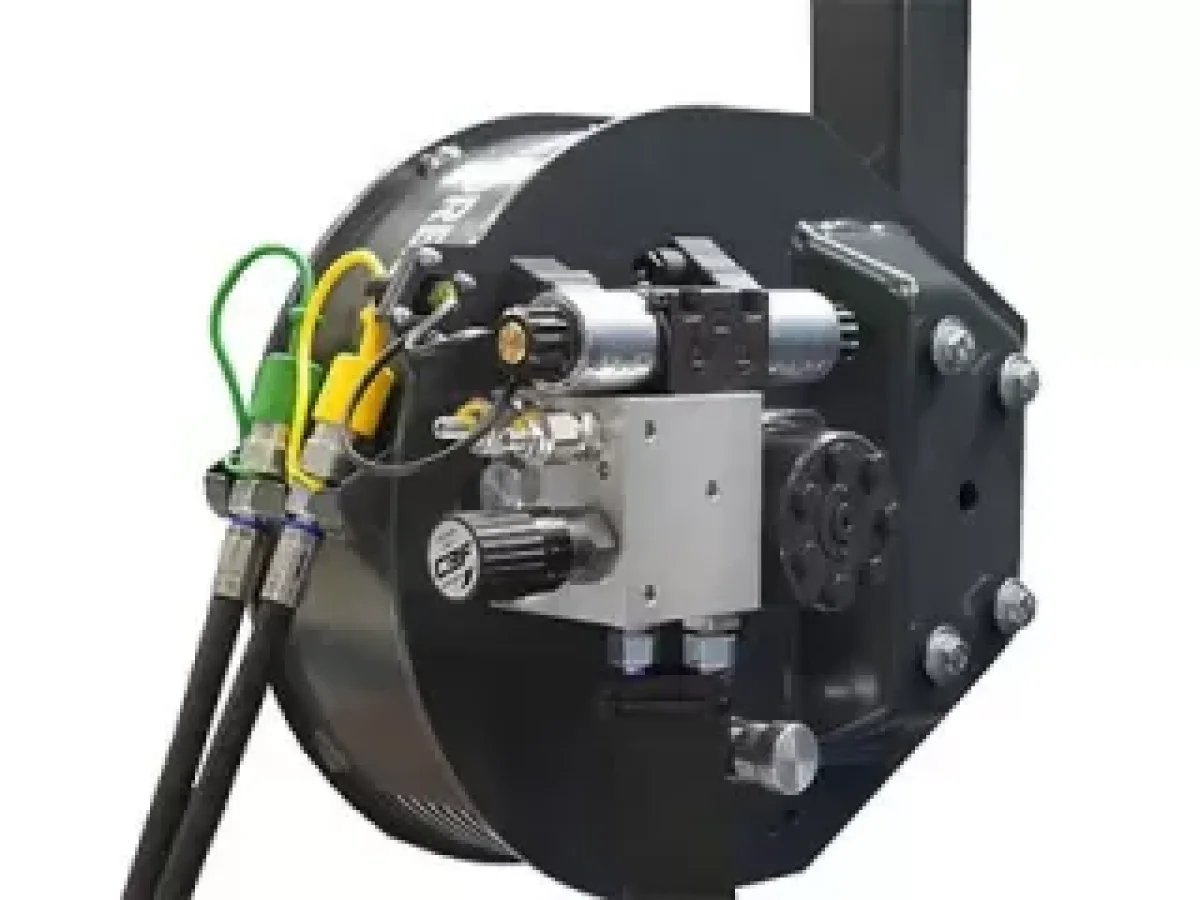

Nastavenie rýchlosti odvíjania/navíjania – hadice sú pripojené k traktoru (poháňané cez hydrauliku traktora).
Technické parametre
Model | 6HWpro |
Ťažná sila (kN) | 6 |
Stredná rýchlosť lana (pri Q=50l/min) [m/s] | 2,9 |
Stredná rýchlosť oceľového lana (540 min-1) [m/s] | 0,6 |
Kapacita bubna lana – dĺžka/hrúbka lana (m/mm) | 350/4,1 |
Min. sila roztrhnutia (kN) | 15 |
Potrebný prietok hydraulického oleja (l/min) | 20 |
Max. prietok hydraulického oleja (l/min) | 80 |
Ovládanie | mechanicko-hydraulické |
Hmotnosť bez lana (kg) | 50 |
Hmotnosť syntetického lana (350 m) [kg] | 4 |
Hĺbka (mm) | 220 |
Šírka (mm) | 490 |
Výška (nevysunuté teleskopické rameno) [mm] | 940 |
Výška (vysunuté teleskopické rameno) [mm] | 1410 |
Výška bubna (mm) | 400 |
Príslušenstvo | |
Regulácia rýchlosti navíjania/odvíjania lana | S |
Diaľkové ovládanie | O |
Syntetické lano (350 m) | O |
Nekonečný popruh | O |
Karabína | O |
Kladka | O |
S = sériovo, O = na objednávku
