Štiepací automat titan STANDARD 43/20j

Štiepací automat TITAN STANDARD 43/20J je spoľahlivý stroj, určený na štiepanie a pílenie veľkého množstva dreva s priemerom až do 43 cm pomocou harvestorovej píly s ovládaním joystickom. Štiepacia sila je 20 ton.

Štiepací automat TITAN STANDARD 43/20J môže byť s pohonom pomocou kardanu (CD), pomocou elektromotora, alebo kombinovane (CD+E), t.j. pomocou elektromotora aj kardanu.

Kompaktný a ergonomický štiepací stroj píli drevo pomocou silnej a odolnej harvestorovej píly. Ovládanie je zabezpečené joystikom. Práca s ním je veľmi jednoduchá a rýchla. Dĺžka polien je nastaviteľná od 25 – 50 cm, štiepačka dreva s tlačnou silou 20 ton, vstupný zdvíhací stôl s gumovým dopravníkom, výstupný preklopný reťazový dopravník s možnosťou natáčania +/- 15°, hydraulické nastavenie kríža, ako aj pridržiavač dreva a automatické mazanie reťaze harvestorovej píly sú samozrejmosťou.

štiepací automat 43_20J

Stroj je možné doplniť rôznym príslušenstvom, ako je hydraulický zdvíhací stôl, rôzne varianty podávacích stolov, chladiče, alebo ohrievače oleja, rôzne štiepacie kríže, odsávacie zariadenie na piliny, koncový separátor triesok, atď.

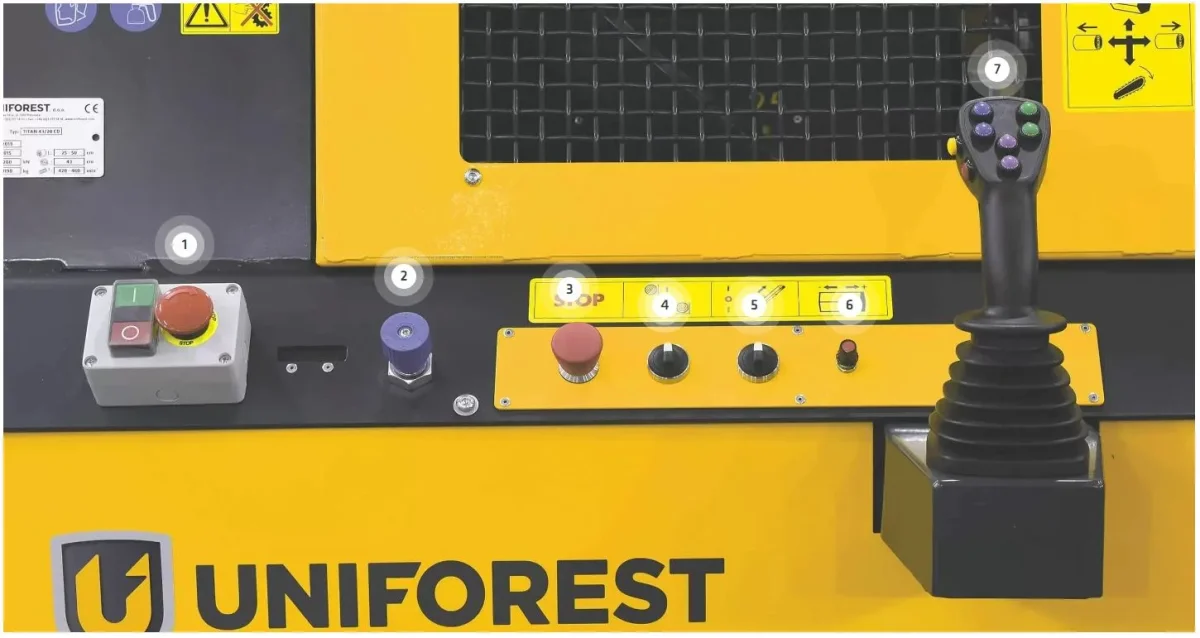

ovládací panel
Ovládací panel
  1. núdzové vypnutie
  2. regulácia rýchlosti pohybu harvestorovej píly
  3. vypínač pre voliteľné vypnutie pridržiavača
  4. zapnutie/vypnutie dopravníka a možnosť jeho posunu v opačnom smere
  5. regulácia rýchlosti pohybu harvestorovej píly
  6. vypínač pre optimálne šetrenie času pri krátkych polenách
  7. elektronická ovládacia páka – joystick
harvestorová píla

Odolná a výkonná harvestorová píla

výška štiepacieho kríža

Hydraulicky nastaviteľná výška štiepacieho kríža 2-4, 2-6, 2-8, 2-12.

rezervoár oleja

Rezervoár oleja pre automatické mazanie reťaze s mierkou hladiny oleja.

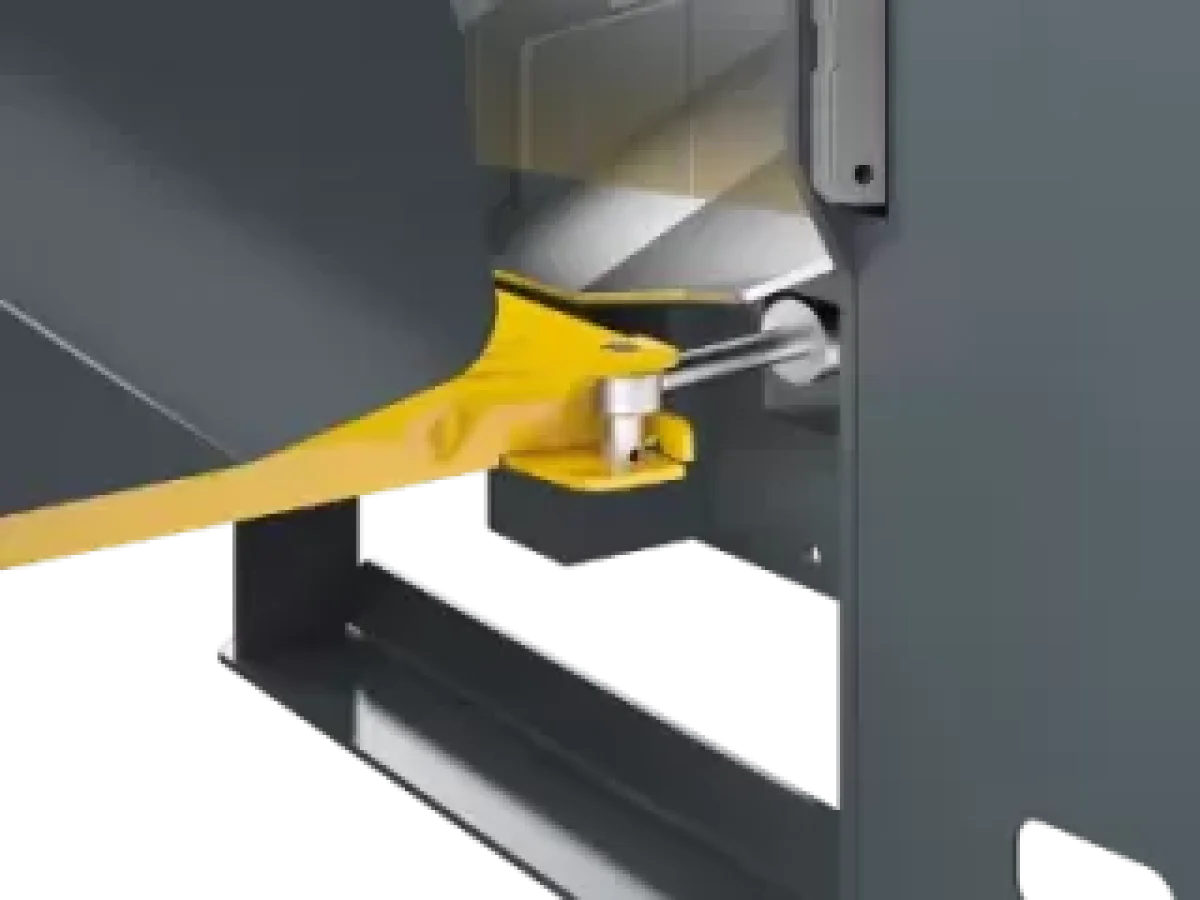

nastavenie pozície dopravníka

Nastavenie pozície dopravníka vľavo/vpravo ± 15°

dopravníkový pás

Dopravníkový pás s nastaviteľným sklonom

podávací stôl

Podávací stôl

manometer_titan 43_20
  1. tlakomery ukazujú tlak pri štiepaní dreva a systémový tlak pomocných funkcií
  2. systém pre nastavenie mazania reťaze
chladič oleja

Chladič oleja určený pre dlhšie používanie stroja bez prestávok, zabraňuje prehriatiu oleja.

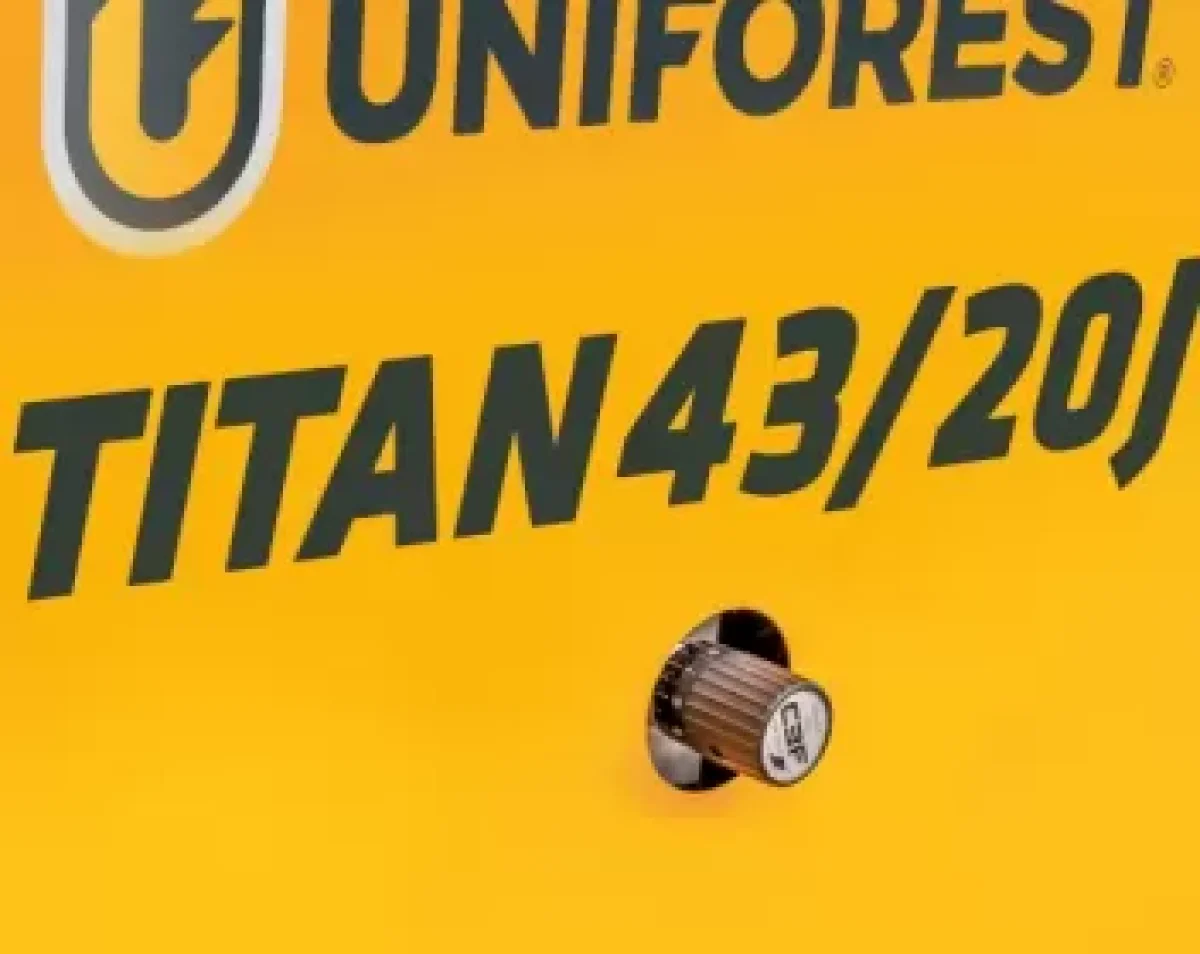

regulácia rýchlosti

Regulácia rýchlosti dopravníka

dĺžka rezu_titan_43_20

Dĺžka rezu 25, 33, 40 a 50 cm.

Technické parametre
TYP – TITAN STANDARD 43/20 J (CD) 43/20 J (E) 43/20 J (CD+E)
Základný pohon kardan elektromotor kombinovane
Napätie/výkon x 400V/11kW 400V/11kW
Požadovaný výkon traktora  30 kW/40 HP
Požadovaný výkon preprava 60 kW/80 HP
Sila štiepania 200 kN (20 ton), AUTOSPEED – automatické nastavenie sily a rýchlosti
Max. priemer dreva 430 mm 430 mm 430 mm
Dĺžka štiepania 25, 33, 40, 50 cm
Trojbodový záves  kat. II
Stabilizátor dreva hydraulický
Základný vstupný dopravník gumový – dĺžka 2 000mm/výška cca 600 mm
Hmotnosť stroja (podľa prevedenia) 1 220 – 1 300 kg
Dĺžka stroja 2 550 mm 2 580 mm 2 580 mm
Šírka stroja 1 280 mm 1 280 mm 1 280 mm
Výška stroja 2 650 mm 2 650 mm 2 650 mm
Množstvo oleja 100 l 100 l 100 l
Výstupný dopravník (preklopný) reťazový – dĺžka 4 200 mm/šírka 350 mm
Bočný posun dopravníka +/- 15° mechanicky
Štiepací kríž 2-4 (sériovo), 2-6, 2-8, 2-12 (objednávka)
Doplnkové príslušenstvo Zdvíhací stôl LT 650, rôzne varianty podávacích stolov, chladič oleja, ohrievač oleja, koncový separátor triesok, odsávacie zariadenie pilín
